Hjälp - renovera Baristar espressomaskin

Solidem

Active member
Hej,

Fick skänkt till mig en Grimac Baristar som tills nyligen har fungerat. Oklart vad som felar just nu...
En gammal goding med E61 uppsättning. Hoppas ha energin att totalrenovera den så den fungerar tipptopp igen!

1. Kan ni rekommendera var jag köper reservdelar ifrån? o-ringar, smörjmedel, avkalkning osv
2. Floppar att hitta manualen som PDF online. Finns inte allt nu för tiden? Tips?
3. Förslag på hur angripa felsökning av maskinen?

Har hittat youtube-klipp som går igenom i detalj hur man utför servicearbete på E61an som känns som en bra startpunkt. Andra idéer?

Mvh


piphalu

Well-known member
Har du någon bild på underverket och speciellt en bild med modell typ och serie nummer kan ju hjälpa till.
Det finns en serie på home-barista med en Grimac Mio som renoveras kan det vara till någon hjälp?


Solidem

Active member
Silly me! Här kommer två bilder.

Ska spana in renoveringstråden du länka till


Bilagor

  • IMG_9144.jpeg
    4.4 MB · Visningar: 36
  • IMG_9143.jpeg
    5.9 MB · Visningar: 31

Jonken

Well-known member
Moderator
Det är korrosion och kalkavlagringar - ja men använd ättika istället och spä ut den, lite starkare lösning kan du nog köra med, ~6% är inte tokigt.

Men vad är det som inte fungerar i din? Är den lika risig inuti? Annars skulle mitt råd vara att bara åtgärda det som behövs istället för totalrenovering.

Det är viktigt att köpa delar som fungerar till just Grimac, för det finns t.ex. många små variationer av E61.


Solidem

Active member
Tack för svar!

Jag slängde mig faktiskt bara över rengöringsarbetet. Vet inte exakt varför tidigare ägare så att den inte fungerar längre. Kan ju va något så enkelt som blockering pga kalk? Det var väldigt mycket i vattentanken och synligt på gummislangarna.. kan bara gissa att den är som misshandlad på insidan också

Så här ser den ut ”inuti”


Bilagor

  • IMG_9150.jpeg
    1.6 MB · Visningar: 18
  • IMG_9140.jpeg
    1.4 MB · Visningar: 17

Solidem

Active member
Vad händer när du provar maskinen går pumpen, pyser det eller löser jordfelsbrytaren ?
Först provade jag med tom vattentank och då gjorde den inget. Strömlampan lös.

När jag sen fyllt tanken och startade den så reagera den, och mullrade som tusan. lät som pumpen jobbade som bara den.. inget mer hände.. bara väsnades som tusan tills jag stängde av den.. kändes ungefär som att den försökte dra i sig vatten men att det var stopp nånstans på vägen


Jonken

Well-known member
Moderator

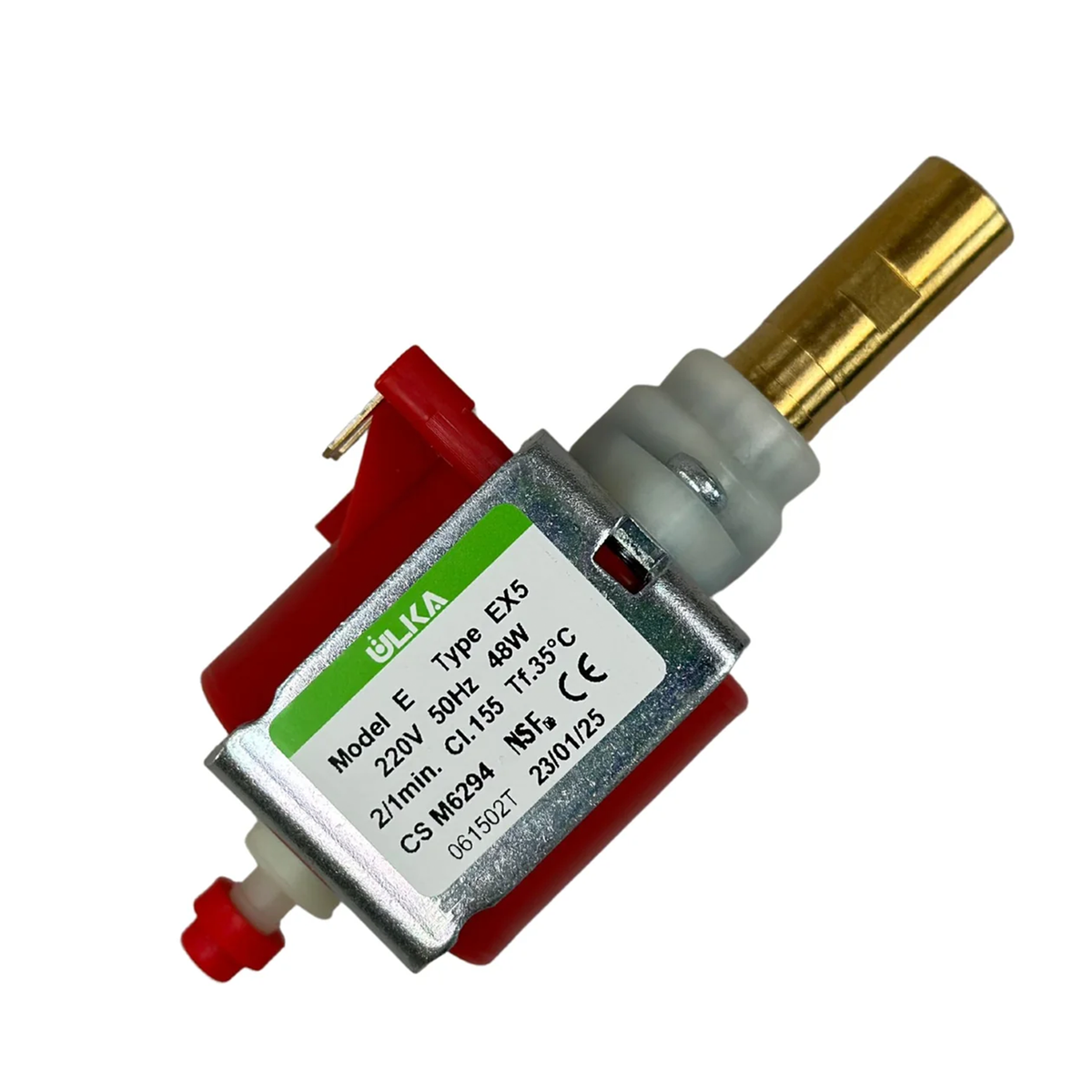

Om det sitter en likadan pump i som du ser på bilderna är det normalt att den brölar en kort stund om den har varit torrlagd, men är det mer än kanske 5 sekunder gjorde du rätt i att stänga av maskinen.

Du kan börja med det här:


Solidem

Active member
spännande! Tusen tack för vägledningen.

Försökte ta lite bilder när jag var inne och rengjorde en del ikväll. Fick en liten bild på pumpen.. får gå in imorgon igen och kika enl youtube-klippet


Bilagor

  • IMG_9154.jpeg
    1.7 MB · Visningar: 8

piphalu

Well-known member
spännande! Tusen tack för vägledningen.

Försökte ta lite bilder när jag var inne och rengjorde en del ikväll. Fick en liten bild på pumpen.. får gå in imorgon igen och kika enl youtube-klippet
Du kanske kan få lite vatten i slangen till pumpen på sug sidan det brukar ju hjälpa för att lufta ett system med luft. Kanske räcker det att klämma på slangen för att skapa undertryck och sedan släppa med slang-änden under vatten.


piphalu

Well-known member
Vad hade ni gjort åt det här? Rosten spelar kanske ingen roll?
Nej rosten spelar ingen roll men funktionen på brytaren är ju viktig för att starta pumpen du skall ha kontakt mellan Svart och Röd i ena läget och mellan Svart och Brun när spaken är i andra läget . Ps dra ut 230 kontakten innan du mäter :) .Vill du snygga till plåtbiten kan du borra ut rörnitarna och lacka plåten och sedan sätta tillbaka brytaren mha skruv och mutter och med en fjäderbricka för att den inte skall skramla loss.

Senast ändrad:

Solidem

Active member
Du kanske kan få lite vatten i slangen till pumpen på sug sidan det brukar ju hjälpa för att lufta ett system med luft. Kanske räcker det att klämma på slangen för att skapa undertryck och sedan släppa med slang-änden under vatten.
Försökte, utan framgång :(

Ska prova plocka isär och få loss pumpen idag på lunchen och undersöka den enligt tips från Jonken.


Solidem

Active member
Några ”lås-brickor” gick inte att trycka dit ordentligt när jag satte ihop maskinen igen. Lade sig löst och gjorde ingen nytta..

det ska på något vis ”dra uppåt” av den där ”skyddsrälsen” ovanpå och då hålls låsbrickan på plats. Men den drar inte uppåt :(


Bilagor

  • IMG_9157.jpeg
    1.1 MB · Visningar: 11
  • IMG_9155.jpeg
    1.4 MB · Visningar: 11
