Expobar Megacrem compact - pumpen går konstant, säkerhetsventilen läcker.

Hej, jag har köpt en begagnad Expobar Megacrem Compact som enligt säljaren funkade bra innan de sålde. (Fick dock ett väldigt bra pris så är lite misstänksam över om det verkligen stämmer.)

När jag slår på maskinen går pumpen konstant och säkerhetsventilen på kokaren löser efter några sekunder. Jag har mätt kabeln från nivågivaren till styrboxen och den är hel. Nivågivaren verkar också vara hel.

Jag misstänker att det är systemkortet, det vänstra där sladden från sensorn sitter. Jag har skruvat isär styrboxen men kan inte se några brända komponenter. Dock lite svart runt den stora lödningen kring reläet till pumpen (RL2) som gick att skrapa bort.

Styrboxen är en GICAR 8.5.68.32/A.

Styrboxarna är ju sjukt dyra så det vore väldigt fint att ta reda på att det faktiskt är boxen som är trasig så jag inte köper en ny i onödan. Eller ännu bättre om den gick att laga.

Någon som har erfarenhet av liknande fel? Jag hade också en trasig kabel (den vita som går till den elektroniska ventilen till bryggruppen, kabeln hade gått sönder vid kabeln mot kontakten vid styrboxen, men den tror jag mig ha lagat och det borde väl inte vara relaterat?

Tacksam för svar Oskar

Verkar kunna vara samma box iaf.

piphalu sa:

Verkar kunna vara samma box iaf.

Expobar elegance 1 group compact electrical fault

Hi, I'm hoping people may have some advice or thoughts on a recent problem I've experienced with my expobar elegance compact one group. It has been fully descaled approx 1 year ago and has run on mostly filtered water. Used lightly over that time. Run with no problems. I went to use it...

www.home-barista.com

Klicka för att se resterande...

Ja, men det verkar vara relaterat till flödesmätaren till gruppen och mitt till nivåmätaren i kokaren. Men tack för länken. /Oskar

kan du öppna din Gicar ? och ta bilder inuti på komponenter so oftast är enkla grejer typ Transformator typ 230 to 24 v .
och en bra bild på skylten med kopplingar. Gicars uppgift är ju vad jag har sett hittills är att fylla på vatten i kokaren men den kanske har fler uppgifter, för din verkar göra mer än de jag har tittat på hittills.

Ser nu att mina antaganden nog inte stämmer kan du se var nivå-sensorn på kokaren är in kopplad ?

Du skriver.
När jag slår på maskinen går pumpen konstant och säkerhetsventilen på kokaren löser efter några sekunder.

Är inte detta vaccumventilen som låter innan den automatiskt stänger när trycket ökar?

Är detta din maskin isf vilken variant.

Hej, tack för att du hjälper att felsöka. Nej, det sprutar vatten från övertrycksventilen och tryckmätaren stiger ganska fort.

Yes, det stämmer, det är den. Compact-varianten.

Nivåsprötet går att dra enkelt upp och ner och det kärvar inte och det är ingen synbar korrosion så det känns konstigt om det vore det. Jag tryckte ner det i botten och tänkte att då måste ju någon del komma i kontakt med vattnet även om den yttersta spetsen skulle vara korroderad.

Jag satte tillbaks styrboxen efter att jag skrapat rent lödningen som hade svärta men det gav ingen skillnad. Jag ska se om jag kan få loss den igen och skruva isär den och ta bättre bilder men här kommer i alla fall en bild på kopplingsschemat på lådan.

Tror du att säkerhetsventilen öppnar pga att vattentrycket blir för stort och inte pga temperatur och ång-tryck?
ISF är det som du nog misstänker pumpen som inte stängs av, kan du kolla vart kabeln som sitter i nivåsprötet tar vägen så får vi följa det baklänges och se om vi kommer till tex ett relä i Gicarboxen.

Svensk bruks om du inte redan har den

mer info här

se bild ?

Går nivå sensorn till bägge Gicars ? för du har väl 2 st? om inte vad händer om du byter plats på dina Gicars

Läste i svenska manualen kan det vara ett jordfel som gör att boxen inte får signal när rätt nivå är fylld se "Orsak 2" nedan.

Felsökning: forts. Problem: Den automatiska vattenpåfyllningen fyller på med vatten när den inte borde. Orsak 1: Elanslutningen till nivåsonden och elektronikboxen är avbruten. Åtgärd: Åtgärda. Orsak 2: Jordanslutningen för ramen och elektronikboxen är avbruten. Åtgärd: Åtgärda. Orsak 3: Nivåsonden är smutsig. Åtgärd: Rengör. Vid nedmontering ska inte nivåsond dras ut ur isolatorn utan tas bort fullständigt. Orsak 4: Elektronikboxen är trasig. Åtgärd: Byt ut.

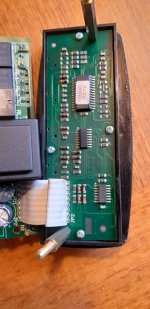

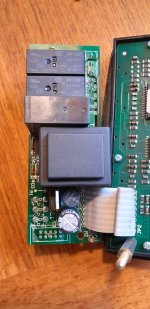

Nu har jag skruvat isär kortet och tagit lite bilder. Hittar inget som ser direkt fel ut. Jag har också skruvat ut nivågivaren. Den var ganska ankommen ändå och ganska svart så jag rengör den med citronsyra. Men jag har testat att kortsluta kablarna som går till nivågivaren och pumpen fortsätter ändå att gå så jag antar att det inte är sonden som är problemet. I vart fall inte bara.

Bifogar lite bilder.

Har du bytt plats på dina Gicars ? det är nog bara den som får in signalen från nivåsensorn som sköter påfyllningen, byt plats och lämmna den som inte har kopplingen till sensorn oinkoppplad, detta för att felsöka om den ger fel signal till pumpen typ att reläet är draget hela tiden.

Kollade du jorden som man pratar om "Orsak 2 Jordanslutningen för ramen och elektronikboxen är avbruten." se tidigare inlägg..

piphalu sa:

se bild ?

Klicka för att se resterande...

Ja, nivåsensorn går på där.

piphalu sa:

Går nivå sensorn till bägge Gicars ? för du har väl 2 st? om inte vad händer om du byter plats på dina Gicars

Klicka för att se resterande...

Nej, det finns bara uttag för nivåsensorn på den vänstra.

piphalu sa:

Har du bytt plats på dina Gicars ? det är nog bara den som får in signalen från nivåsensorn som sköter påfyllningen, byt plats och lämmna den som inte har kopplingen till sensorn oinkoppplad, detta för att felsöka om den ger fel signal till pumpen typ att reläet är draget hela tiden.

Kollade du jorden som man pratar om "Orsak 2 Jordanslutningen för ramen och elektronikboxen är avbruten." se tidigare inlägg..

Klicka för att se resterande...

Det finns endast uttag för nivåsensorn på den vänstra Gicar. Jag har mätt jordkabeln och det verkar inte vara något fel på den

Tusen tack för manualen!

Felsökning: forts.
Problem: Den automatiska vattenpåfyllningen fyller på med vatten när den inte borde.
Orsak 1: Elanslutningen till nivåsonden och elektronikboxen är avbruten.
Åtgärd: Åtgärda.

Kabeln är hel och inga synliga fel på kontakt eller lödning.


Orsak 2: Jordanslutningen för ramen och elektronikboxen är avbruten.
Åtgärd: Åtgärda.

Kabeln är hel och inga synliga fel på kontakt eller lödning.

Orsak 3: Nivåsonden är smutsig.
Åtgärd: Rengör. Vid nedmontering ska inte nivåsond dras ut ur isolatorn utan tas bort fullständigt.

Nivåsensorn är rengjord.

Orsak 4: Elektronikboxen är trasig.
Åtgärd: Byt ut.

Ser inga synliga fel på boxen.

Problem: Den automatiska vattenpåfyllningen fyller på med vatten när den inte borde.
Orsak 1: Magnetventilens spole är defekt (jordfel).
Åtgärd: Kontrollera och byt eventuellt ut.

Var ska jag mäta detta? Hur kontrollerar jag?

Orsak 2: Magnetventilens plung är blockerad.
Åtgärd: Kontrollera och byt eventuellt ut magnetventilen.

Hur kontrollerar jag det?

Problem: Vattnet i ångtanken fortsätter att fyllas på tills vattnet rinner ut från säkerhetsventilen.
Orsak 1: Nivåsonden är inte ansluten.
Åtgärd: Kontrollera och byt eventuellt ut.

Kabeln är hel och ansluten.

Orsak 2: Det finns ett främmande föremål inuti magnetventilen för den automatiska nivåregleringen.
Åtgärd: Kontrollera och byt eventuellt ut ventilen.

Är det magnetventilen som slår av tillförseln till ångtanken vilket får pumpen att sluta gå? I så fall antar jag att felet kan sitta här.

Orsak 3: Packningen är utsliten.
Åtgärd: Kontrollera och byt eventuellt ut ventilen.

Jag skulle kunna misstänka den vänstra gicaren för felet kan du flytta den högra dit och låta den vänstra vara ur maskinen isolera ev kablar från den högra med eltape el dyl .
Testa vad händer ?

Detta görs för att ev kunna utesluta trasig gicar (typ transformator relä etc inuti boxen )
